Geo Elevation pour Mac
Le vrai terrain, éclairé comme une carte en relief. Sur votre Mac.
Tracez une surface n’importe où sur Terre et Geo Elevation en fait un bloc de vrai terrain : éclairé par un soleil bas comme une carte en relief imprimée, coloré selon les roches de la carte géologique, avec chaque tracé posé dessus. Imprimez-le en planche, avec ses coupes et la légende de ses roches. Et tout ce que l’app a toujours fait est encore là : le profil d’altitude de n’importe quel sentier, la ligne de visée sur la courbure de la Terre, la vue depuis tout point. C’est l’édition Mac seul de Geo Elevation, sur le Mac App Store depuis 2016, et c’est la même app avec les mêmes mises à jour.
Mac
Téléchargement gratuit. Geo Elevation Pro, un seul achat pour cette app sur tous vos Mac, ajoute le terrain en 3D, « Regarder » et toutes les exportations. Sans compte ni abonnement.
Voir l’app en action
Vidéos enregistrées dans l’app. Interface en anglais.
Le terrain en relief
Toute surface ou tout cercle se dresse en bloc de vrai terrain, ombré comme l’étaient les grandes cartes en relief : un soleil bas que vous placez n’importe où autour du cadran, les ombres qu’il projette, et la lumière du ciel ouvert qui empêche les vallées de sombrer dans le noir. Habillez le terrain de l’image de la carte, d’une teinte selon l’altitude, de papier uni ou de sa géologie, exagérez le relief pour voir une douce colline, et faites briller les pentes au soleil comme un modèle verni. L’image montre le Grand Canyon, avec un tracé d’une rive à l’autre en passant par Phantom Ranch.
Les roches du sous-sol
Choisissez « Géologie » et le terrain prend les couleurs de la carte géologique, d’après Macrostrat : chaque unité nommée dans la légende avec sa roche et son âge, les failles en traits épais, les glaciers et les lacs indiqués. Pointez le terrain et la légende montre l’unité sur laquelle vous êtes. Au mont Rainier, les coulées d’andésite reposent sur les roches volcaniques plus anciennes de la formation d’Ohanapecosh et du pluton de Tatoosh, entourées de glaciers et de dépôts glaciaires.
Une planche à imprimer
Créez une planche à la manière des anciennes feuilles de levé : le relief vu de dessus ou tel que vous l’avez tourné, des coupes le long de vos tracés, la légende des roches et les échelles, mis en page et montrés dans un aperçu avant d’enregistrer le PDF. Ou enregistrez la vue 3D en grande image ou en PDF, en modèle 3D pour la RA et Coup d’œil, en scène pour Blender, ou en fichier STL pour une imprimante 3D.
Dix lieux pour commencer
À l’ouverture, une fenêtre de bienvenue propose un nouveau profil, un fichier à vous ou la page « Exemples », avec vos documents récents à côté. Sur la page « Exemples » se trouvent le mont Rainier, le Grand Canyon, Yosemite Valley, Glacier Point, Zion Canyon, le mont Saint Helens, Crater Lake, le Kīlauea, le mont Whitney et le mont Washington, chacun avec ses tracés et son terrain, et chacun s’ouvre directement en 3D. Leur 3D est gratuite, comme un avant-goût de Geo Elevation Pro. Une case à cocher masque la fenêtre de bienvenue ; elle revient par le menu Fenêtre ou avec ⇧⌘0.
Allez-y et regardez autour de vous
Tracez un cercle autour d’un point de vue et choisissez « Regarder ». Vous vous tenez en son centre, à pied, à la vraie hauteur du sol ; le pays alentour est dessiné à sa vraie échelle et abaissé selon la courbure de la Terre, les terres au-delà du cercle formant l’horizon. Marchez avec Z Q S D ou les flèches, Maj pour courir, A et E pour tourner, faites glisser pour regarder, cliquez pour y aller ; zoomez jusqu’à 12 fois avec la molette, et le sol devient plus net là où vous regardez. En relief ou en image satellite, avec une boussole en haut et une mini-carte du cône de votre vue. Ci-dessous, Glacier Point, dans le Yosemite, face au Half Dome de l’autre côté de la vallée.
Ce qu’on voit d’ici
Tracez un cercle et activez « Vue depuis le centre ». Le sol que voit le centre passe en vert, celui que cachent les crêtes en rouge, jusqu’au bord du cercle, sur la carte et sur le terrain en 3D, avec la surface et la part visibles. Réglez la hauteur de vos yeux et celle de ce que vous cherchez : une personne, un toit, une tour. Depuis Glacier Point, 18 % d’un cercle de 8 km de rayon est visible.
Le voit-on de là-bas ?
Tracez un chemin droit entre deux lieux et activez la ligne de visée avec les jumelles à côté du graphique. Le terrain est dessiné sur la courbure de la Terre, le niveau de la mer en arc dessous, et une ligne va de votre œil au-dessus du premier point jusqu’au bout : verte tant qu’elle passe, orange là où le relief la coupe, avec un point à l’endroit le plus serré et la marge en mètres ou en pieds. De Charlotte au mont Mitchell, il y a 139 kilomètres, et la Terre s’abaisse d’environ 1 300 mètres sur cette distance ; le sommet est visible, avec 189 mètres (619 pieds) de marge au-dessus des South Mountains.
Un tracé qui suit le sentier
Ajoutez quelques points et choisissez à pied, à vélo ou en voiture à côté des outils de dessin : chaque segment suit le vrai chemin ou la vraie route, lacets compris. Une seconde après la dernière modification, le profil est là, un point tous les 30 mètres, avec la distance, la montée et la descente, la pente moyenne et les cent mètres les plus raides. Parcourez le graphique et un anneau sur la carte montre où vous êtes. Les lignes droites restent à un choix près.
Tracez une surface. Lisez le terrain.
Tracez une surface, un cercle ou un rectangle autour du terrain qui compte : le sommet, la vallée, la montagne entière. Geo Elevation y lit le sol tous les 30 mètres et répond avec l’altitude minimale, maximale et moyenne, le dénivelé, la pente moyenne et la plus forte, et marque les points le plus haut et le plus bas sur la carte.
Pentes et courbes de niveau
Activez Pente et le terrain raide se colore comme sur les cartes d’avalanche, à partir de l’angle choisi, avec la part de la surface dans chaque classe. Activez Courbes de niveau et les lignes viennent à un intervalle adapté au relief, une sur cinq plus épaisse. Les deux se posent sur la carte et sur le terrain en 3D, et les deux se règlent plus légères ou plus fortes dans les Réglages.
Chaque tracé qui la traverse
Un document contient autant de tracés et de surfaces que vous voulez. Choisissez une surface et chaque tracé qui la traverse apparaît avec son petit profil ; parcourez-le et l’anneau suit sur la carte, sans quitter la surface.
Sous le niveau de la mer aussi
Le niveau de la mer est une ligne, et le terrain en dessous se montre tel qu’il est : la route depuis Jérusalem finit à 357 mètres sous la ligne au bord de la mer Morte, le rivage alentour atteint 396, et le bassin se dresse en 3D comme une fosse. Sous la ligne, le trait de côte d’OpenStreetMap distingue la mer de la terre ferme : la vallée de la Mort reste du terrain, et le fond marin de la mer.
Sur papier ou en plastique
Imprimez le rapport qu’il vous faut : la carte ou la vue 3D telle que vous l’avez tournée, avec pentes et courbes si vous le souhaitez, le profil, les chiffres, les points ; un aperçu montre la page pendant que vous choisissez. La feuille d’impression et le rapport PDF portent un profil net avec ses unités, des tableaux avec en-têtes et des numéros de page, et pour un chemin la ligne de visée avec son verdict. Ou choisissez Exporter, Impression 3D, et enregistrez le terrain en STL pour une imprimante 3D, découpé selon le contour, sur un socle plat, les sentiers en relief.
Des calques, comme dans un logiciel de dessin
Tracés, surfaces, cercles et rectangles vivent dans un document comme des calques, chacun de sa couleur : affichez-les, masquez-les, glissez-les dans l’ordre. Sélection déplace ce qui existe et n’ajoute jamais de point ; Ajouter des points dessine ; Main levée suit un bord. Chaque étape s’annule.
Points cotés et chaque point
Choisissez n’importe quel point pour l’altitude du sol. Le panneau liste chaque point d’un tracé avec ses coordonnées, en degrés décimaux ou en degrés, minutes et secondes, son altitude et le segment jusqu’au suivant.
Entrées et sorties
Importez une trace GPX de montre, un itinéraire KML de Google Earth, du GeoJSON d’un SIG ou un fichier de l’ancien Geo Elevation pour Mac. Exportez en GPX avec altitudes, CSV, GeoJSON, image de la carte et du graphique ou rapport PDF. Le document est du GeoJSON ; son icône dans le Finder montre le terrain qu’il contient, et Coup d’œil montre sa carte et son profil.
Vos unités, votre carte
Kilomètres ou miles, mètres ou pieds, hectares ou acres : chaque document garde les siennes, pour que les Alpes restent en mètres et Yosemite en pieds. Cartes standard, satellite, hybride et 3D. Les documents peuvent vivre dans iCloud Drive.
Gratuit, avec Geo Elevation Pro
Tout ce qui est sur la carte est gratuit : tracés, surfaces, cercles et points cotés, leurs profils et leurs altitudes, les calques de pente et de courbes de niveau, la ligne de visée et la vue depuis un point, l’ouverture, l’enregistrement et l’import de fichiers. Geo Elevation Pro est un seul achat pour cette app sur tous vos Mac, partagé avec votre famille : il ajoute le terrain en 3D avec son relief et sa géologie, « Regarder », et toutes les exportations, de la planche et du modèle 3D au rapport, à l’image de la carte, au GPX, au CSV et au GeoJSON. Il appartient à cette app et ne déverrouille pas Geo Elevation, dont le Pro est distinct. La 3D des dix lieux est gratuite. Si vous avez acheté Geo Elevation pour Mac avant qu’il devienne gratuit, Pro est déjà à vous.
Fait pour le Mac
Les documents s’ouvrent en fenêtres, s’enregistrent seuls et gardent leurs versions, et la barre des menus contient toute l’app : ⇧⌘1 et ⇧⌘2 passent de la carte à la 3D, ⌃⌘1 à ⌃⌘4 choisissent Sélection, Ajouter des points, Main levée et Point coté, ⌥⌘S et ⌥⌘C affichent les pentes et les courbes, ⌘E obtient les altitudes, ⌥⌘P enregistre une impression 3D, ⌘F cherche un lieu, ⌘0 ajuste la carte, ⌘, ouvre les réglages, ⇧⌘0 ouvre la fenêtre de bienvenue. Déposez un fichier GPX, KML ou GeoJSON sur la carte pour l’importer.
Pas de fichier sous la main ? Essayez ceux-ci
De vrais documents, libres d’usage. Téléchargez-en un et ouvrez-le avec Geo Elevation, ou ouvrez l’un des dix lieux sur la page « Exemples » de la fenêtre de bienvenue.
- Glacier Point: un cercle de 8 km de rayon autour du belvédère, dans le Yosemite ; activez « Vue depuis le centre », puis regardez vers le Half Dome.
- De Charlotte au mont Mitchell: 139 kilomètres en ligne droite, avec la ligne de visée sur la courbure de la Terre.
- Mont Washington: la zone du sommet avec le Tuckerman Ravine Trail à pied et l’Auto Road en voiture.

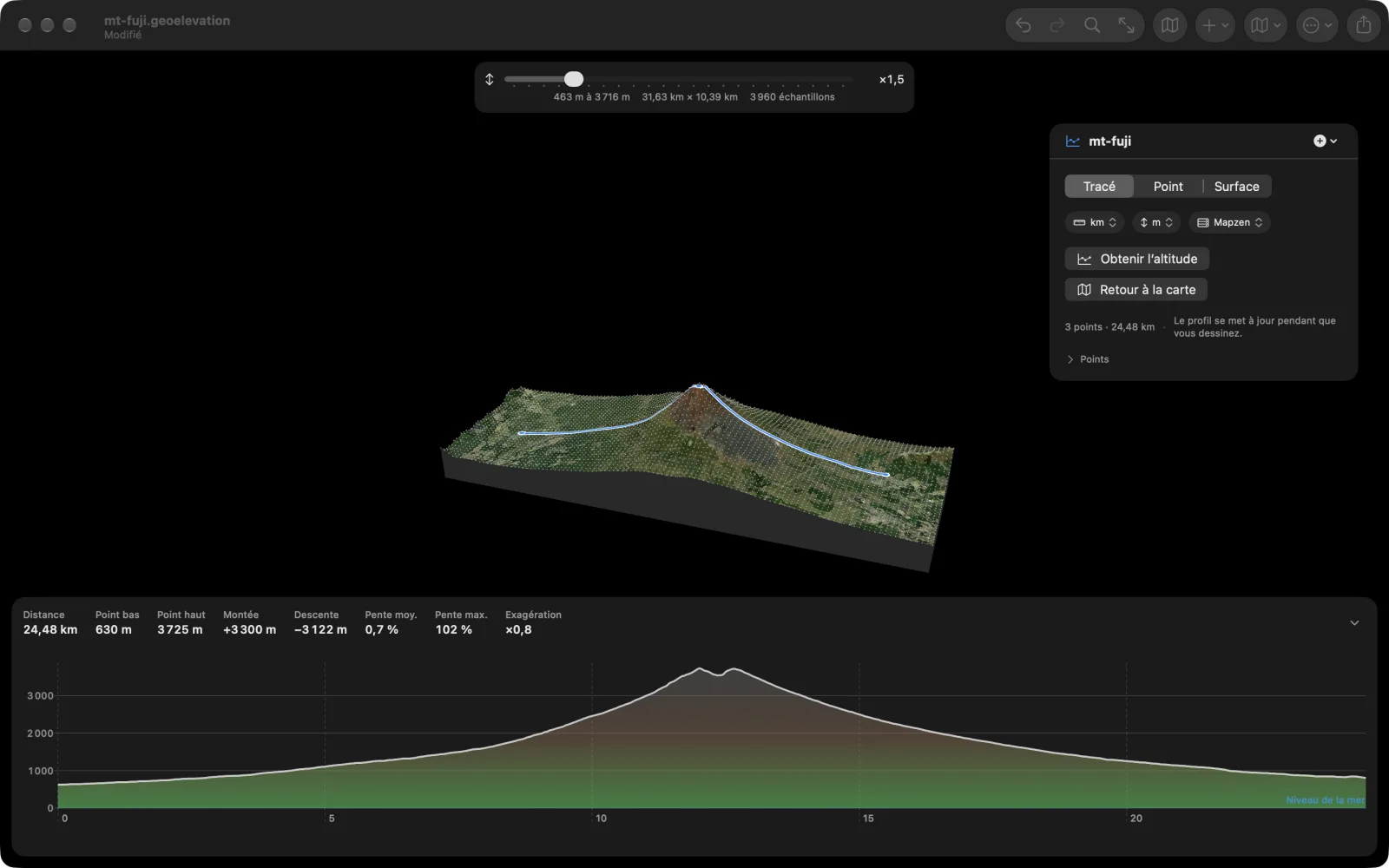

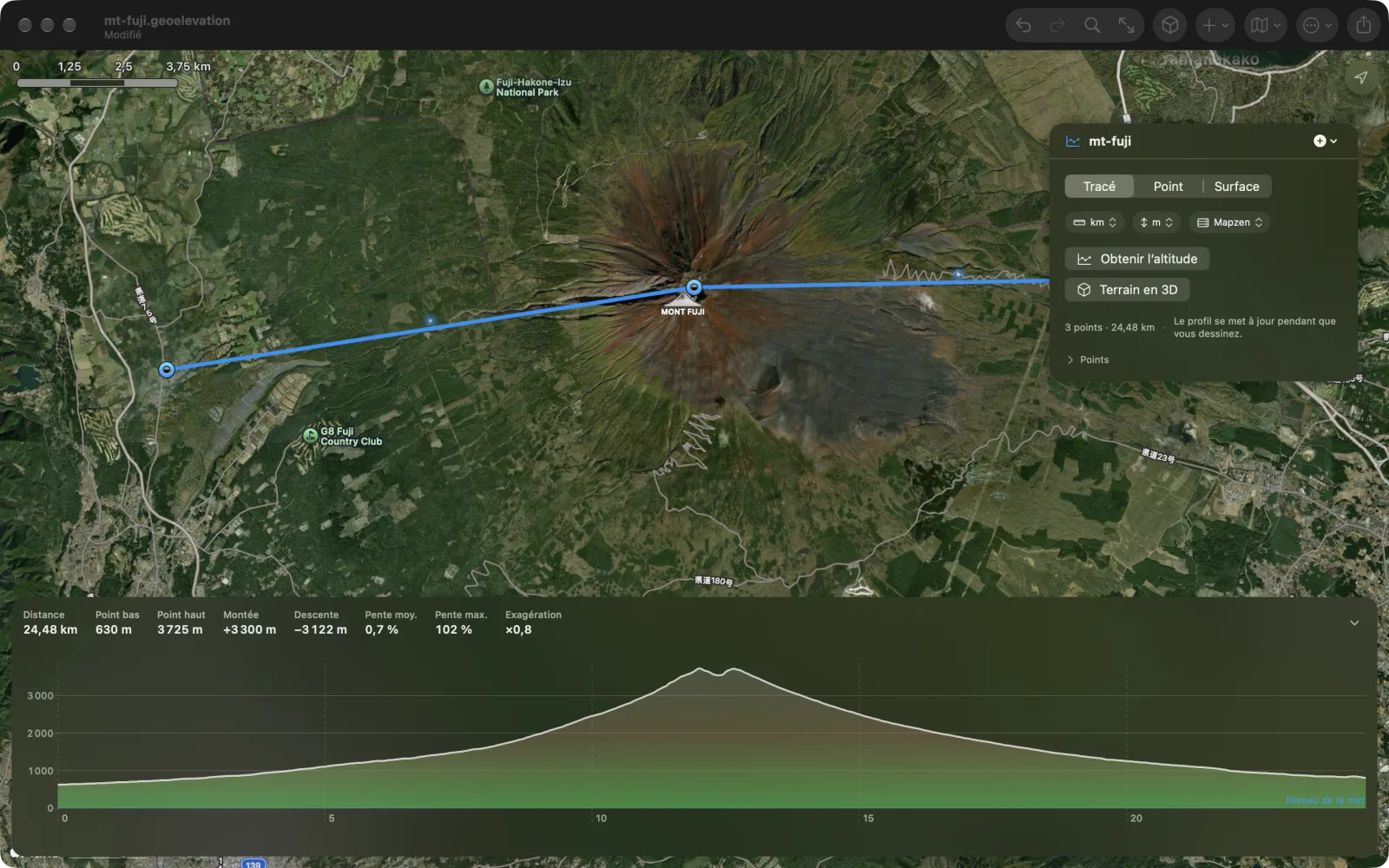

- Mont Fuji: le cône dans un cercle, avec le sentier Yoshida jusqu’au cratère.
- Half Dome: le dôme et la Little Yosemite Valley, avec le Mist Trail et le John Muir Trail.
- Mont Whitney: le plus haut sommet des États-Unis hors Alaska, avec le Mount Whitney Trail depuis le Portal.
- De Jérusalem à la mer Morte: une route qui descend à 357 mètres sous le niveau de la mer, et le rivage autour.
Ce qui est à vous reste à vous
Geo Elevation n’a ni compte ni pistage. Vos documents sont des fichiers sur votre Mac, et dans votre iCloud Drive si vous les y mettez. Ce qui quitte le Mac : les coordonnées que vous interrogez, envoyées à notre propre serveur d’altitude pour les altitudes, la vue depuis un point et le trait de côte (données ASTER et Mapzen à 30 mètres, dans le monde entier), les tuiles de la carte géologique de Macrostrat quand vous choisissez « Géologie », les tuiles, images satellite et itinéraires fournis par Plans, et la recherche de lieu que vous tapez. Un achat de Geo Elevation Pro passe par l’App Store, qui indique aussi à l’app si vous aviez déjà acheté Geo Elevation pour Mac ; nous ne voyons ni l’un ni l’autre. En français, anglais, allemand, espagnol et japonais.
Questions fréquentes
Quel Geo Elevation choisir sur le Mac ? L’un ou l’autre : c’est la même app, avec les mêmes fonctions et les mêmes mises à jour. Les deux se téléchargent gratuitement, et chacune a son propre Geo Elevation Pro. Geo Elevation fonctionne aussi sur iPhone, iPad et Apple Vision Pro, et son Pro est un seul achat pour tous ces appareils. Geo Elevation pour Mac, cette page, est l’édition présente sur le Mac App Store depuis 2016, pour qui ne veut que l’app Mac ou la possède déjà. Personne n’a besoin des deux.
J’ai acheté Geo Elevation pour Mac il y a des années. Je repaie ? Non. Si vous l’avez acheté avant qu’il devienne gratuit, Pro est inclus ; l’App Store confirme l’achat précédent. Tout ce qui est sur cette page arrive dans votre app en mise à jour gratuite, et elle ouvre tous les fichiers que vous avez créés avec elle.
Combien coûte-t-elle ? Le téléchargement est gratuit. Geo Elevation Pro est un seul achat pour cette app sur tous vos Mac, partagé avec votre famille ; l’App Store en affiche le prix dans votre devise. Sans compte ni abonnement.
Qu’ajoute Geo Elevation Pro ? Le terrain en 3D (relief, « Géologie », le soleil, la brillance et le papier), « Regarder », et toutes les exportations : la planche, les images et PDF de la vue 3D, le modèle 3D, la scène Blender, le STL, l’image de la carte, le rapport, GPX, CSV et GeoJSON. Tout ce qui est sur la carte reste gratuit, et la 3D des dix lieux s’affiche sans Pro.
Voit-on un lieu depuis un autre ? Tracez un chemin droit de deux points, de là où vous êtes jusqu’à ce que vous voulez voir, et activez la ligne de visée avec les jumelles à côté du graphique. L’app relève le terrain selon la courbure de la Terre, avec la correction habituelle pour la réfraction de l’air, et tire la ligne de votre œil jusqu’au bout. Vert, c’est visible ; orange, le relief est dans le chemin, et le point montre où. Les jumelles règlent aussi la hauteur de vos yeux et celle de la cible.
Qu’est-ce qu’une analyse de visibilité ? Le terrain visible depuis un point. Tracez un cercle autour du point et activez « Vue depuis le centre » : ce que voit le centre est vert, ce que cache le relief est rouge, jusqu’au bord du cercle, et le panneau donne la surface et la part visibles. Choisissez « Regarder » pour aller voir vous-même.
Comment obtenir le profil d’altitude d’un sentier ? Choisissez Ajouter des points et À pied, puis ajoutez les points du sentier dans l’ordre : le départ, une ou deux bifurcations, le sommet. Chaque segment suit le chemin et le profil apparaît après le deuxième point.
Comment voir la pente d’une surface ? Tracez une surface, un cercle ou un rectangle autour et activez Pente. Les couleurs commencent à l’angle choisi dans les Réglages (25 degrés si vous ne le changez pas), et la légende donne la part de la surface dans chaque classe.
Quelle est la précision ? Les altitudes viennent d’ASTER et de Mapzen, des modèles mondiaux avec une valeur tous les 30 mètres. Profils et surfaces sont échantillonnés à cet intervalle, rien n’est inventé entre deux points. C’est un modèle du sol, pas un relevé : comptez quelques mètres d’écart, davantage sur les falaises et en ville, et prenez les classes de pente comme une aide à la préparation, jamais comme un bulletin d’avalanche. La ligne de visée et la vue depuis un point voient le sol tel que le modèle le connaît ; une forêt ou un bâtiment peut encore gêner, et la brume décide du reste.
Peut-on imprimer le terrain en 3D ? Oui, avec Geo Elevation Pro. Choisissez Exporter, Impression 3D, et enregistrez un STL : le terrain de la surface sur un socle plat, avec la taille, le socle et l’exagération choisis, les tracés en relief si vous voulez.
Peut-on importer une trace de montre ? Oui. Importez GPX, KML et GeoJSON ; l’app échantillonne le sol le long de la trace, dessine le profil et réexporte la même trace avec les altitudes.
Fonctionne-t-elle sans connexion ? L’édition oui ; les altitudes, la vue depuis un point, les itinéraires et les nouvelles tuiles de carte en demandent une.
Existe-t-il une version web ? Oui, Geo Elevation sur geosq.com dessine le profil d’un chemin dans tout navigateur, gratuitement, et geosq.com propose aussi des cartes de pentes et de courbes. Les apps ajoutent les documents, les surfaces, la ligne de visée sur la courbure de la Terre, le terrain en 3D, les itinéraires, l’impression et les menus du Mac.
Quoi de neuf ? Le relief, la géologie et la planche sont racontés dans le billet de la 3.0 (en anglais) ; la ligne de visée, la vue depuis tout point, « Regarder » et la fenêtre de bienvenue dans le billet de la 2.3 (en anglais) ; les formes, le terrain des surfaces, les pentes et les courbes, les itinéraires et l’impression dans le billet de la 2.1.
Existe-t-il un mode d’emploi ? Le guide de Geo Elevation (en anglais) couvre chaque outil, calque, réglage et raccourci Mac ; c’est aussi ce qu’ouvre le menu Aide de l’app.
